انواع آشکارساز در دستگاه کروماتوگرافی گازی و کاربرد هر کدام

کروماتوگرافی گازی (GC) به عنوان یکی از دقیق‌ترین و پرکاربردترین روش‌های آنالیز مواد شیمیایی در صنایع مختلف شناخته می‌شود. یکی از اجزای حیاتی این روش، آشکارساز یا Detector است که وظیفه شناسایی و اندازه‌گیری ترکیبات خروجی از ستون را برعهده دارد. انواع مختلفی از آشکارسازها وجود دارند که هرکدام برای نوع خاصی از ترکیبات و کاربردهای ویژه‌ای طراحی شده‌اند. در این مقاله به بررسی کامل انواع آشکارسازهای کروماتوگرافی گازی، نحوه عملکرد و کاربردهای آن‌ها پرداخته شده است تا بتوانید بهترین گزینه را برای نیازهای تحلیلی خود انتخاب کنید.

تقسیم‌بندی کلی آشکارسازهای کروماتوگرافی گازی

آشکارسازها در GC به دو دسته اصلی تقسیم می‌شوند:

• آشکارسازهای مخرب (Destructive Detectors):

در این آشکارسازها نمونه در فرآیند آشکارسازی دچار تغییر یا تخریب می‌شود و دیگر قابل بازیابی نیست. نمونه با استفاده از واکنش‌های شیمیایی یا فرآیندهای فیزیکی تغییر می‌کند.

• آشکارسازهای غیرمخرب (Non-Destructive Detectors):

نمونه در طول آشکارسازی بدون تغییر خاص باقی می‌ماند و امکان بازیابی آن وجود دارد. این آشکارسازها معمولا بر اساس ویژگی‌های فیزیکی مانند رسانایی حرارتی عمل می‌کنند.

۱. آشکارساز یونیزاسیون شعله‌ای (Flame Ionization Detector – FID)

عملکرد و مکانیزم:

آشکارساز FID نمونه را به درون شعله هیدروژن می‌فرستد. ترکیبات آلی موجود در نمونه در تماس با شعله یونیزه می‌شوند و یون‌ها و الکترون‌هایی تولید می‌کنند. جریان الکتریکی ایجاد شده در نتیجه این یون‌ها اندازه‌گیری شده و متناسب با مقدار ترکیبات آلی در نمونه است.

مزایا و ویژگی‌ها:

• حساسیت بسیار بالا به ترکیبات آلی
• محدوده خطی گسترده برای اندازه‌گیری
• عدم حساسیت به گازهای غیرآلی و مواد معدنی
• هزینه عملیاتی پایین و نگهداری آسان

کاربردها:

• شناسایی و تعیین کمی هیدروکربن‌ها، الکل‌ها، استرها، اسیدهای آلی و سایر ترکیبات کربن‌دار
• استفاده گسترده در صنایع نفت، پتروشیمی، داروسازی و محیط زیست

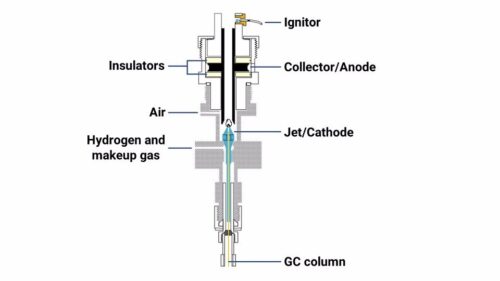

آشکارساز FID دستگاه کروماتوگرافی گازی

۲. رسانایی حرارتی (Thermal Conductivity Detector – TCD)

عملکرد و مکانیزم:

این آشکارساز تغییر رسانایی حرارتی گاز حامل را با حضور گاز نمونه اندازه می‌گیرد. المنت حرارتی در مسیر گاز قرار گرفته و تغییر دمای آن نسبت به گاز حامل خالص ثبت می‌شود.

مزایا و ویژگی‌ها:

• غیرمخرب بودن و امکان بازیابی نمونه
• قابلیت آشکارسازی انواع گازهای ساده و غیرآلی
• حساسیت کمتر نسبت به FID ولی بسیار کاربردی برای گازهای خالص

کاربردها:

• تحلیل گازهای ساده مانند هیدروژن، نیتروژن، اکسیژن و دی‌اکسیدکربن
• کاربرد در صنایع شیمیایی، محیط زیست و گازهای آزمایشگاهی
• آشکارسازی ناخالصی‌ها و گازهای حامل

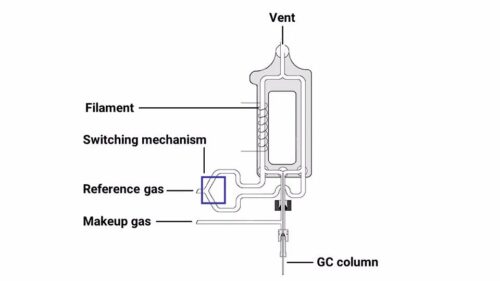

آشکارساز TCD دستگاه کروماتوگرافی گازی

۳. جذب الکترونی (Electron Capture Detector – ECD)

عملکرد و مکانیزم:

در ECD، منبعی از الکترون‌ها وجود دارد که الکترون‌های آزاد را به جریان تبدیل می‌کند. ترکیبات الکترون‌گیر (مثلا ترکیبات هالوژنه) با جذب الکترون‌ها باعث کاهش جریان الکترونی شده و این کاهش اندازه‌گیری می‌شود.

مزایا و ویژگی‌ها:

• حساسیت بسیار بالا، حتی در مقادیر کم
• توانایی شناسایی ترکیبات هالوژنه، آفت‌کش‌ها و آلاینده‌های محیطی
• مناسب برای پایش آلودگی‌ها و نمونه‌های محیط زیستی

کاربردها:

• تشخیص آفت‌کش‌ها، ترکیبات PCB و آلاینده‌های سمی
• کاربرد گسترده در آزمایشگاه‌های محیط زیست و کنترل کیفیت مواد

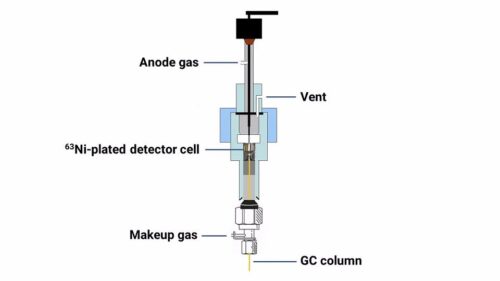

آشکارساز ECD دستگاه کروماتوگرافی گازی

۴. آشکارساز فتوالکترونی (Photoionization Detector – PID)

عملکرد و مکانیزم:

این آشکارساز از نور فرابنفش برای یونیزاسیون ترکیبات آلی فرار استفاده می‌کند. یون‌های حاصل تولید جریان الکتریکی کرده که اندازه‌گیری می‌شود.

مزایا و ویژگی‌ها:

• پاسخ سریع و حساس به ترکیبات آلی فرار (VOCs)
• قابلیت اندازه‌گیری گازهای سمی در محیط
• مناسب برای کاربردهای پایش کیفیت هوا و صنایع نفت و گاز

کاربردها:

• تشخیص و اندازه‌گیری ترکیبات آلی فرار در محیط زیست و صنایع نفتی
• پایش آلودگی هوا و امنیت صنعتی

۵. آشکارساز طیف ‌سنجی جرمی (Mass Spectrometer Detector – MS)

عملکرد و مکانیزم:

در آشکارساز MS، نمونه یونیزه و به یون‌های مختلف شکسته می‌شود. یون‌ها بر اساس نسبت جرم به بار (m/z) جدا شده و شناسایی می‌شوند. این روش علاوه بر آشکارسازی، امکان تعیین ساختار ترکیبات را فراهم می‌کند.

مزایا و ویژگی‌ها:

• دقت بسیار بالا در شناسایی ترکیبات
• توانایی تحلیل نمونه‌های پیچیده و چند جزئی
• امکان تعیین ساختار ترکیبات ناشناخته

کاربردها:

• تحقیقات علمی و توسعه دارویی
• آنالیز مواد غذایی، دارویی و محیط زیستی
• شناسایی و تأیید ترکیبات پیچیده

۶. شعله نیتروژن فسفر (Nitrogen Phosphorus Detector – NPD)

عملکرد و مکانیزم:

این آشکارساز شبیه FID است اما حساسیت آن به طور خاص به ترکیبات حاوی نیتروژن و فسفر بالاتر است.

کاربردها:

• شناسایی ترکیبات دارویی و سموم آفت‌کش حاوی نیتروژن و فسفر
• کنترل کیفیت و آنالیز نمونه‌های دارویی و کشاورزی

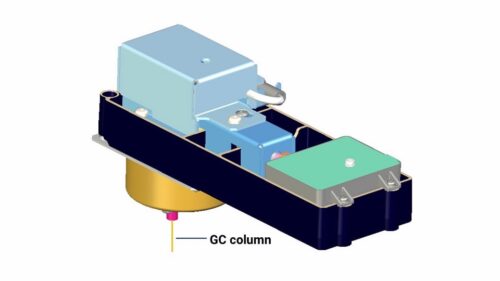

آشکارساز NPD دستگاه کروماتوگرافی گازی

۷. فلورسانس فتوالکترونی (Pulsed Flame Photometric Detector – PFPD)

عملکرد و مکانیزم:

این آشکارساز فلورسانس ناشی از عناصر خاصی مثل گوگرد و فسفر را در شعله پالس‌دار اندازه‌گیری می‌کند.

کاربردها:

• تشخیص و اندازه‌گیری ترکیبات گوگرد و فسفر دار
• استفاده در کنترل کیفیت محصولات نفتی و محیط زیست

مقایسه انواع آشکارسازها در دستگاه کروماتوگرافی گازی

نکات مهم هنگام انتخاب

• نوع نمونه: آیا نمونه ترکیبات آلی است یا گازهای ساده؟
• حساسیت مورد نیاز: برخی آشکارسازها مانند ECD حساسیت بسیار بالایی دارند، در حالی که TCD حساسیت کمتری دارد.
• تخریب نمونه: اگر نیاز به حفظ نمونه دارید، آشکارساز غیرمخرب مناسب‌تر است.
• قابلیت شناسایی ترکیبات ناشناخته: آشکارساز MS بهترین گزینه است.
• هزینه و نگهداری: آشکارسازهایی مانند FID نسبت به MS ساده‌تر و ارزان‌تر هستند.

نتیجه‌گیری

آشکارسازها قلب سیستم کروماتوگرافی گازی هستند که عملکرد دقیق و بهینه آن‌ها، کلید دستیابی به نتایج صحیح و قابل اعتماد است. با شناخت کامل انواع آن‌ها، مزایا و محدودیت‌های هرکدام، می‌توان بهترین انتخاب را بر اساس نوع نمونه و هدف آنالیز داشت.
