دستگاه ICP-OES یا پلاسمای جفت شده القایی چیست؟

دستگاه ICP-OES (پلاسمای جفت شده القایی) یکی از دقیق‌ترین و پرکاربردترین روش‌های آنالیز عنصری در آزمایشگاه‌های صنعتی و تحقیقاتی است. این دستگاه با قابلیت اندازه‌گیری همزمان چندین عنصر، دقت بالا و سرعت مناسب، در حوزه‌هایی مانند محیط زیست، صنایع غذایی، داروسازی، متالورژی و کشاورزی کاربرد گسترده‌ای دارد. در این مقاله با اصول عملکرد، اجزا، کاربردها، مزایا و مقایسه ICP-OES با سایر روش‌های آنالیز عنصری آشنا می‌شوید.

دستگاه ICP-OES چگونه کار می‌کند؟

عملکرد دستگاه ICP-OES بر پایه سه اصل مهم است: ایجاد پلاسما، برانگیختگی اتم‌ها و اندازه‌گیری نور منتشر شده.

• نمونه‌سازی و آماده‌سازی نمونه:
  نمونه‌ها معمولاً به صورت مایع هستند، اما می‌توان نمونه‌های جامد را پس از حل کردن در اسیدها به شکل محلول درآورد. دستگاه‌های اسپری‌کننده (nebulizer) نمونه را به قطرات ریز تبدیل می‌کنند تا سطح تماس با پلاسما افزایش یابد و تبخیر کامل صورت گیرد.
• ایجاد پلاسما:
  پلاسما یک گاز یونیزه بسیار داغ است که با کمک جریان القایی (Inductive Coupling) و گاز آرگون خالص ایجاد می‌شود. دمای این پلاسما معمولاً بین ۶۰۰۰ تا ۱۰۰۰۰ کلوین است. در این دما، تقریباً تمام نمونه به اتم‌ها و یون‌های منفرد تقسیم می‌شود و اتم‌ها به حالت برانگیخته درمی‌آیند.
• برانگیختگی و نشر نور:
  اتم‌های برانگیخته هنگام بازگشت به حالت پایه، نور با طول موج مشخص و منحصر به فرد منتشر می‌کنند. هر عنصر شیمیایی طول موج مخصوص به خود را دارد و شدت نور منتشر شده با غلظت عنصر موجود در نمونه رابطه مستقیم دارد.
• تفکیک طول موج و آشکارسازی:
  نور منتشر شده وارد طیف سنج می‌شود و با استفاده از منشور یا شبکه‌های پراش، طول موج‌های مختلف جدا می‌شوند. سپس آشکارسازها (Detector) مانند فوتو مولتی‌پلایر یا CCD شدت نور را ثبت می‌کنند. اطلاعات ثبت شده توسط نرم‌افزار کنترل دستگاه تحلیل شده و غلظت عناصر محاسبه می‌شود.

اجزای اصلی دستگاه ICP-OES چیست؟

دستگاه ICP-OES شامل بخش‌های کلیدی زیر است:

1. منبع پلاسما (Plasma Source):
   شامل کویل‌های القایی و محفظه پلاسما برای تولید و نگه‌داری پلاسما با دمای بسیار بالا.
2. سیستم نمونه‌گیری (Sample Introduction System):
   نوزل‌ها و محفظه‌های اسپری‌کننده نمونه مایع را به ذرات ریز تبدیل می‌کنند و به درون پلاسما هدایت می‌کنند.
3. طیف سنج (Optical Emission Spectrometer):
   طول موج‌های نور منتشر شده از عناصر را تفکیک می‌کند تا امکان شناسایی هر عنصر فراهم شود.
4. آشکارساز (Detector):
   نور منتشر شده از نمونه را اندازه‌گیری می‌کند و داده‌ها را به نرم‌افزار ارسال می‌کند.
5. سیستم کنترل و نرم‌افزار تحلیلی:
   وظیفه تجزیه و تحلیل داده‌ها و محاسبه غلظت عناصر را بر عهده دارد و می‌تواند نمودارهای طیفی و گزارش‌های تحلیلی تولید کند.

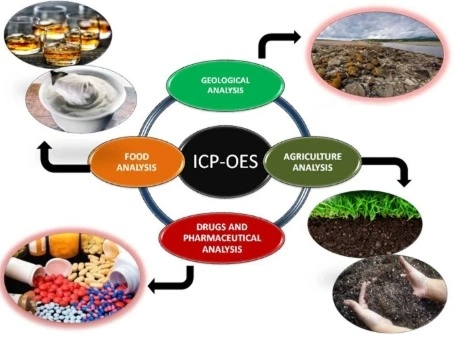

کاربردهای دستگاه ICP-OES

دستگاه ICP-OES در بسیاری از صنایع و حوزه‌های تحقیقاتی کاربرد دارد:

• محیط زیست:
  اندازه‌گیری فلزات سنگین و آلاینده‌ها در آب، خاک و نمونه‌های هوا. این آنالیز برای پایش کیفیت منابع آب، کنترل آلاینده‌ها و پیشگیری از اثرات زیست‌محیطی اهمیت دارد.
• صنایع غذایی و دارویی:
  تعیین عناصر معدنی و فلزات در مواد غذایی، نوشیدنی‌ها، مکمل‌ها و داروها. این کار باعث تضمین کیفیت محصولات و رعایت استانداردهای سلامت می‌شود.
• صنایع متالورژی و مواد:
  تجزیه ترکیب شیمیایی آلیاژها، فلزات و مواد معدنی برای کنترل کیفیت و اطمینان از خواص مکانیکی و شیمیایی محصولات.
• علوم کشاورزی:
  اندازه‌گیری عناصر موجود در خاک و کودها برای مدیریت بهتر تغذیه گیاهان و افزایش بازده محصول.
• تحقیقات علمی:
  در شیمی، فیزیک مواد و علوم محیطی برای مطالعه ترکیب شیمیایی نمونه‌ها، بررسی روندهای زیست‌محیطی و توسعه مواد جدید کاربرد دارد.

مزایا و معایب دستگاه ICP-OES

مزایا:

• امکان اندازه‌گیری چندین عنصر به صورت همزمان.
• محدوده دینامیکی گسترده، یعنی می‌تواند عناصر با غلظت بسیار کم یا بسیار زیاد را شناسایی کند.
• دقت و صحت بالا در تعیین غلظت عناصر.
• سرعت تحلیل مناسب برای نمونه‌های متعدد.

محدودیت‌ها:

• هزینه بالای خرید و نگهداری دستگاه.
• نیاز به گاز آرگون خالص و تجهیزات جانبی.
• حساسیت به مشکلات نمونه‌سازی و تداخل طیفی.
• نیاز به آموزش تخصصی برای کار با دستگاه و تحلیل داده‌ها.

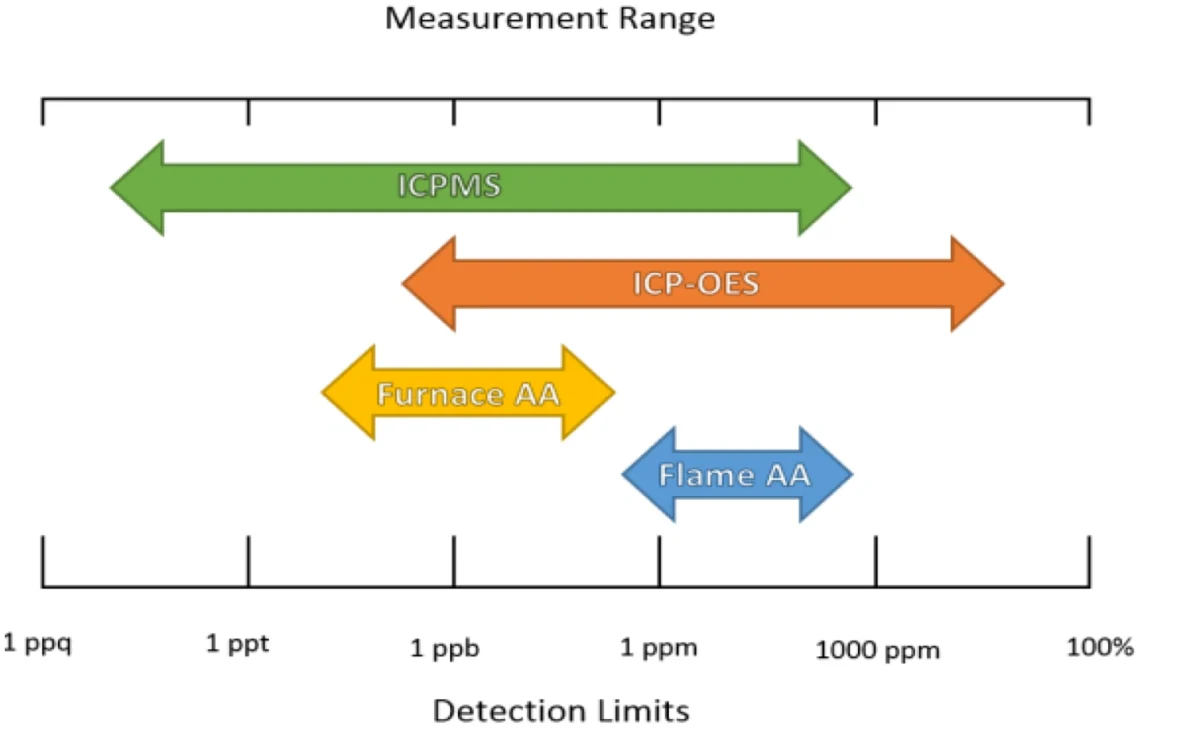

مقایسه ICP-OES با ICP-MS و AAS بر اساس محدوده اندازه‌گیری و حد تشخیص

انتخاب روش مناسب در آنالیز عنصری به عوامل مختلفی مانند حد تشخیص (Detection Limit)، محدوده اندازه‌گیری (Measurement Range)، نوع نمونه و هزینه‌های عملیاتی بستگی دارد. تصویر زیر مقایسه‌ای کلی از توانایی روش‌های مختلف آنالیز عنصری را از نظر محدوده غلظتی نشان می‌دهد.

 ICP-MS (طیف سنجی جرمی پلاسمای جفت شده القایی)

روش ICP-MS پایین‌ترین حد تشخیص را در میان روش‌های رایج آنالیز عنصری دارد و قادر است عناصر را در محدوده‌های بسیار کم، از ppq و ppt تا ppm اندازه‌گیری کند. این روش برای آنالیز عناصر در غلظت‌های بسیار پایین، مانند فلزات سنگین در آب آشامیدنی، نمونه‌های زیست‌محیطی و آنالیزهای رد‌یابی (Trace Analysis) ایده‌آل است.

با این حال، پیچیدگی دستگاه، هزینه بالای خرید و نگهداری و حساسیت بیشتر به تداخلات ماتریکسی باعث می‌شود ICP-MS همیشه گزینه اول برای آنالیزهای روتین صنعتی نباشد.

ICP-OES (طیف سنجی نشر نوری پلاسمای جفت شده القایی)

طبق تصویر، ICP-OES یکی از گسترده‌ترین محدوده‌های اندازه‌گیری را در بین روش‌های آنالیز عنصری پوشش می‌دهد. این روش قادر است عناصر را از حدود ppb تا سطوح بسیار بالا (ppm تا درصد) با دقت و پایداری مناسب اندازه‌گیری کند.

ویژگی کلیدی ICP-OES:

• تعادل عالی بین حساسیت، سرعت و محدوده دینامیکی
• اندازه‌گیری همزمان چندین عنصر
• مناسب برای نمونه‌های با غلظت متوسط تا بالا
• هزینه عملیاتی کمتر نسبت به ICP-MS

به همین دلیل، ICP-OES به‌عنوان استاندارد طلایی در آنالیزهای روتین صنعتی، محیط‌زیستی و کنترل کیفیت شناخته می‌شود و در بسیاری از آزمایشگاه‌ها جایگزین اقتصادی‌تری برای ICP-MS است.

Furnace AAS (جذب اتمی کوره‌ای)

روش Furnace AAS حساسیت بالاتری نسبت به Flame AAS دارد و می‌تواند عناصر را در محدوده‌های ppb اندازه‌گیری کند. با این حال:

• معمولاً برای یک عنصر در هر بار آنالیز استفاده می‌شود
• سرعت آنالیز پایین‌تر است
• محدوده دینامیکی محدودتری نسبت به ICP-OES دارد

این روش بیشتر برای آنالیزهای هدفمند با تعداد نمونه محدود کاربرد دارد.

Flame AAS (جذب اتمی شعله‌ای)

Flame AAS ساده‌ترین و اقتصادی‌ترین روش در این مقایسه است، اما طبق تصویر، محدوده عملکرد آن معمولاً به ppm تا درصد محدود می‌شود. این روش:

• برای آنالیز عناصر با غلظت نسبتاً بالا مناسب است
• سرعت و هزینه مناسبی دارد
• برای آنالیزهای چندعنصری یا غلظت‌های پایین گزینه ایده‌آلی نیست

چه زمانی ICP-OES انتخاب مناسبی است؟

در صورتی که آزمایشگاه شما نیاز به آنالیز همزمان چندین عنصر، دقت بالا، سرعت مناسب و پایداری نتایج دارد، دستگاه ICP-OES یکی از بهترین گزینه‌ها محسوب می‌شود. امروزه مدل‌های پیشرفته‌ای مانند Agilent 5110 ICP-OES با مصرف گاز کمتر و بهره‌وری بالاتر، این روش را برای آنالیزهای روتین و صنعتی به گزینه‌ای اقتصادی‌تر تبدیل کرده‌اند.

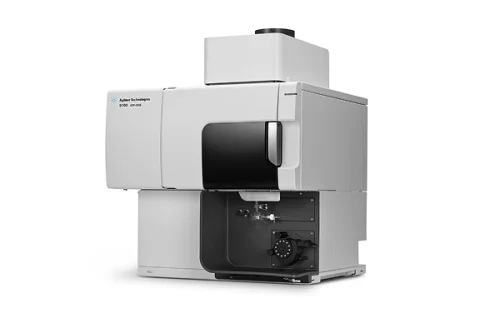

دستگاه Agilent 5110 ICP-OES

نکات فنی و عملی

1. نمونه‌سازی مناسب: کیفیت و دقت نتایج وابسته به آماده‌سازی نمونه‌ها است. نمونه‌های حاوی ذرات معلق یا مواد آلی باید پیش‌پردازش شوند.
2. کنترل پلاسما و شرایط عملیاتی: پارامترهایی مانند توان RF، جریان گاز و فاصله نوزل از پلاسما باید به دقت تنظیم شوند.
3. جلوگیری از تداخل طیفی: گاهی اوقات طول موج‌های عناصر مختلف نزدیک به هم هستند و می‌توانند باعث خطای اندازه‌گیری شوند. استفاده از روش‌های اصلاح طیفی و انتخاب طول موج مناسب ضروری است.
4. نگهداری و تعمیرات دوره‌ای: تمیز کردن نوزل‌ها، بررسی جریان گاز و کنترل سیستم پلاسما برای حفظ عملکرد دقیق دستگاه اهمیت دارد.

نتیجه‌گیری

دستگاه پلاسمای جفت شده القایی ICP-OES یک ابزار تحلیلی بسیار پیشرفته برای آنالیز عنصری نمونه‌ها است. توانایی اندازه‌گیری چندین عنصر به صورت همزمان، دقت بالا، سرعت مناسب و محدوده دینامیکی گسترده، آن را به یکی از بهترین روش‌ها برای تجزیه و تحلیل عناصر در علوم محیطی، صنعتی و تحقیقاتی تبدیل کرده است.

با پیشرفت فناوری و نرم‌افزارهای تحلیل داده، ICP-OES همچنان به عنوان استاندارد طلایی در آزمایشگاه‌های آنالیز عنصری شناخته می‌شود و کاربرد آن در آینده نیز گسترده‌تر خواهد شد.
